ГНУТЫЕ ТРУБЧАТЫЕ ДЕТАЛИ МАШИН И ОБОРУДОВАНИЯ (РАМЫ И ОПОРЫ)
Мы изготавливаем гнутые трубчатые детали и рамы для машин и оборудования из стальных сварных труб, включая оцинкованные профили. Опоры выполненые из труб выгдно отличаются по цене относительно литых решений, при удовлетворении конструктивной нагрузки. Наши решения сочетaют точность геометрии, повышенную прочность и соответствие промышленным стандартам — от единичных компонентов до серийных партий для конвейеров, сельхозтехники, сантехники и промышленного оборудования. Выполняем гибку, сварку и окончательную обработку по чертежам заказчика или на основании технического задания.
ПРЕИМУЩЕСТВА ГНУТЫХ ТРУБЧАТЫХ ДЕТАЛЕЙ
Высокая несущая способность: гнутые профили сохраняют прочность без большого веса, что важно для рам и несущих элементов.
Геометрическая точность: гибка с ЧПУ обеспечивает повторяемость и точные радиусы без ослабления металла.
Снижение количества соединений: за счет гибки сокращается число сварных швов, что повышает надежность и уменьшает время сборки.
Универсальность применения: пригодны для узлов машин, каркасов станков, рам для транспортных тележек, амортизирующих стоек и других элементов.
Возможность комбинирования с оцинкованными трубами и антикоррозионной обработкой для эксплуатации в агрессивных средах.
ВИДЫ ИЗДЕЛИЙ И ОБЛАСТИ ПРИМЕНЕНИЯ
Рамы и каркасы для станков и агрегатов: позиционная точность, крепления под узлы и агрегаты, возможность скрытой прокладки трубопроводов и кабелей.
Перекладины, дуги и ограждения: элементы для транспортных тележек, защитных ограждений и перил.
Составные и стыковые узлы: гнутые элементы со сварными переходами для сложных форм.
Опорные и подвесные конструкции: стойки, кронштейны и подвесные рамы с нагрузочными расчетами.
Детали для сельхозтехники и спецоборудования: усиленные профили и антикоррозионные решения.
Компоненты для мебели и торгового оборудования: эстетичные дугоподобные формы и декоративные рамные элементы.
МАТЕРИАЛЫ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Стальные профильные трубы: круглые, овальные, прямоугольные и квадратные сечения, стандартные диаметры Ø16–Ø60 мм и профильные 20×20 — 100×50 мм.
Оцинкованные трубы заводского изготовления — для наружного применения и влажных производственных сред.
Толщина стенки: от 1.2 мм до 2.2 мм в зависимости от нагрузки и назначения.
Марки стали: конструкционная низколегированная сталь с сертификатами, в т.ч. оцинкованная.
Допускаемые радиусы гибки: рассчитываются по сечению и толщине; обеспечиваем минимальные радиусы для сохранения прочности без складок.
Точность гибки: повторяемость ±0.5–1.5 мм в зависимости от длины и радиуса.
МЕТОДЫ ГИБКИ И СВАРКИ
Гибка на трубогибочных станках с ЧПУ: ротационная гибка и трехвалковая гибка для точных радиусов и сложных пространственных форм.
Гибка с контролем преднатяга и вытяжки стенки для предотвращения складок и смятия.
Стыковая обработка: торцовка, подготовка фаски для качественной сварки.
Сварка MIG/MAG, LBW: выбор технологии в зависимости от толщины, материала и требований к шву.
Сварные узлы: шлифовка, при необходимости финишная обработка для предотвращения трещин и обеспечения эстетики.
ПОКРЫТИЯ И КОРРОЗИОННАЯ ЗАЩИТА
Оцинкованные трубы: максимальная защита для уличных и агрессивных сред.
Порошковая окраска: долговечное декоративное покрытие после грунтовки.
Грунтовка + полиуретановая/алкидная краска: для внутренних и промышленных условий.
Локальная пассивация и антикоррозионная обработка сварных швов: для сохранения защитного слоя.
Без покрытия: шлифованная сталь для последующей сборки или монтажа, если покрытие выполняется на месте.
СРОКИ ИЗГОТОВЛЕНИЯ
Единичное изделие: 7–15 рабочих дней (включая гибку, сварку и обработку).
Мелкие серии (до 50 шт.): 2–4 недели в зависимости от комплектации и финишной обработки.
Серийное производство: сроки рассчитываются по объему и логистике.
КОНТРОЛЬ КАЧЕСТВА И ГАРАНТИЯ
Контроль геометрии и визуальный/неразрушающий контроль швов при необходимости.
Технологическая документация и протоколы испытаний для ответственных узлов.
Гарантия на сварные швы и конструктивную целостность — 12 месяцев (возможны расширенные гарантии по договору).
Маркировка и упаковка под транспорт.
КАК ЗАКАЗАТЬ
Отправьте чертежи или эскиз с размерами и требованиями через форму на сайте, email или WhatsApp.
Получите предварительную оценку и замечания по технологичности в течение 48 часов.
Согласование материалов, радиусов гибки, сварных швов и покрытия — подписание коммерческого предложения.
Изготовление, контроль качества и доставка/самовывоз по согласованию.
Готовы проработать ваш технический проект и подготовить детальную смету. Оставьте заявку — мы ответим в течение 24 часов и предложим оптимальное решение по материалам, технологии гибки и защите от коррозии.

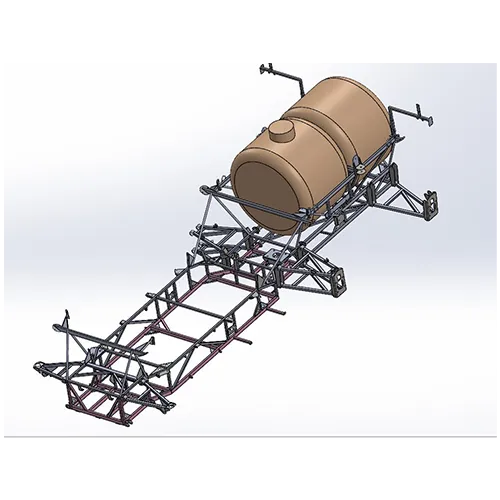

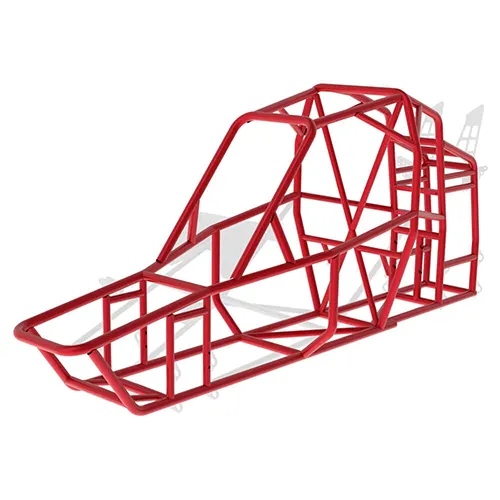

ОБРАЗЦЫ РАМ
